正文如下：

　　一、國家標準要求

　　1. 《建規》

　　第6.2.9-2條規定：豎向排煙道耐火極限不低于1.0。

　　第6.3.5條規定：排煙風管穿過防火隔墻、樓板和防火墻時，排煙防火閥兩側各2.0ｍ范圍內的風管耐火極限不低于該防火分隔體的耐火極限。

　　2. 《煙標》

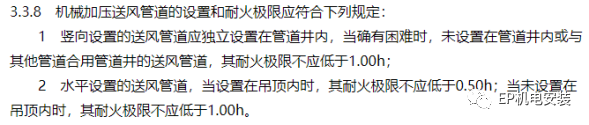

　　第3.3.8條規定：

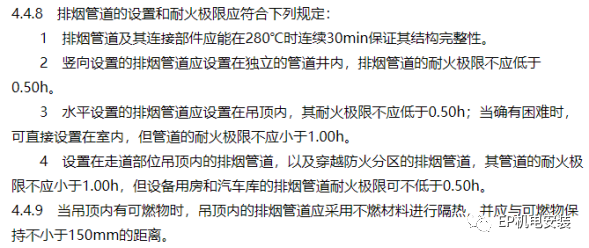

　　第4.4.8和4.4.9條規定：

　　4.5.7條規定：補風管道耐火極限不應低于0.50h，當補風管道跨越防火分區時，管道的耐火極限不應小于1.50h。

　　第6.3.1-5條規定：排煙風管的隔熱層應采用厚度不小于40mm的不燃絕熱材料。

　　3. 由上兩標準可知，排煙風管不僅要有隔熱的要求，還有耐火極限的要求。

　　二、專家解答

　　（云南安泰審圖中心崔躍教授解答）

　　建議參照GB51249-2017《建筑鋼結構防火技術規范》第4.2.1條，結合工程實際，在下列防火保護措施中選用其中一種或幾種：

　?。保┌阑鸢澹撼Ｓ糜跓o吊頂明裝風管；也可采用直接用防火板制作的組合防火風管。

　　２）包裹柔性氈狀隔熱材料：常用于吊頂內設置的風管；較適宜于空調建筑。

　?。常┩獍炷痢⒔饘倬W(wǎng)抹砂漿或砌筑砌體：用于豎向設置的風管。

　?。矗﹪娡浚ㄍ磕ǎ┓阑鹜苛希嚎捎糜阡摻Y(jié)構倉庫，但不宜用于民用建筑及廠房，主要原因是防火涂料高溫下?lián)]發有毒有害氣體，而且高溫下膨脹變形，可能妨礙風閥等執行機構的正常動作。

　　此外，國家標準圖集07K103-2《防排煙系統設備及附件選用與安裝》的附錄中列出了一種防火風管———火克（Ｈａｗｋ）纖維增強硅酸鹽板，耐火極限可以達到２ｈ或３ｈ。條件適宜時也可以考慮選用。

　　三、圖集

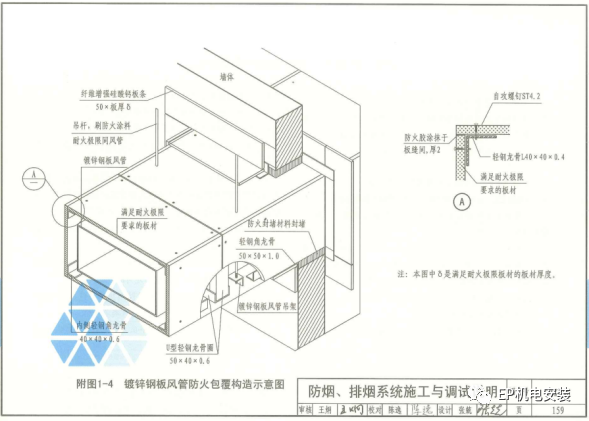

　　1. 《15K606》

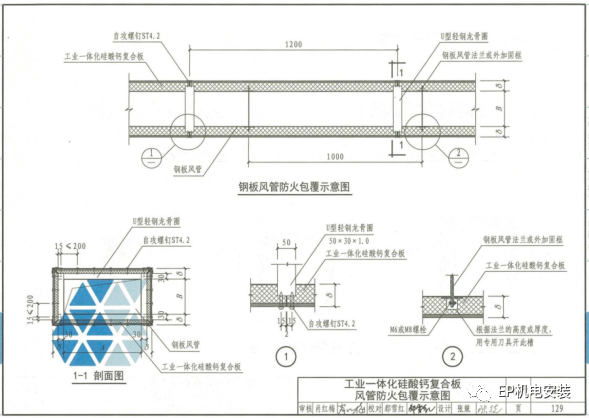

　　2. 《20K607》

　　3. 兩本圖集附錄中也有介紹成品防排煙風管。

　　四、地方標準

　　1. 《川渝地區》

　?。?）第五十條：

　　1 除滿足《標準》第 4.4.8 條規定的耐火極限要求外，排煙管道穿越防火隔斷時，尚應滿足《建筑設計防火規范》GB50016-2014（2018 版）第6.3.5 條的要求：防火閥兩側 2m 范圍的風管耐火極限應不小于相應防火分隔體的耐火極限。

　　2 汽車庫和設備用房區域的排煙管道，耐火極限均按不低于 0.5h 執行，穿越防火隔斷時，防火閥兩側 2m 范圍的風管耐火極限滿足《建筑設計防火規范》GB50016-2014（2018 版）第 6.3.5 條的要求。

　　（2）第五十一條：

　　1 加壓送風系統、補風系統的鋼板風管板材厚度執行《標準》表 6.2.1中“送風系統”的規定，排煙系統的鋼板風管板材厚度執行《標準》表 6.2.1中“排煙系統”的規定。

　　2 《標準》第 6.3.3 條中第 5 款“排煙風管應按中壓系統風管的規定”，是指排煙風管強度和嚴密性檢驗執行中壓系統類別。

　　3 加壓送風、補風系統根據系統工作壓力及《標準》表 6.3.3 確定系統類別，按系統類別進行強度和嚴密性檢驗。

　　2. 《浙江》7.2.21：

　　金屬（如鍍鋅鋼板）風管可通過將防火隔熱材料采用機械固定、柔性包覆（裹）等方式固定在其表面，以滿足《防排煙標準》對風管耐火極限的要求；也可直接選用滿足耐火極限要求的復合成品風管，或采用由滿足耐火極限要求的復合板材制作的復合風管。

　　3. 《江蘇》

　?。?）（二）排煙類12：

　　地下汽車庫的排煙風管是否要求嚴格保證 0.5h 的耐火極限？

　　答：按《建筑防煙排煙系統技術標準》GB51251-2017 第 4．4．8 條要求執行：汽車庫排煙風管耐火極限可不低于 0.5h。

　?。?）（三）其他1：

　　《建筑防煙排煙系統技術標準》GB 51250-2017 中對消防風管的耐火極限（完整性和隔熱性）提出相應的要求，如何實現？比如要求耐火極限不低于 0.5h，僅      滿足厚度要求不做任何防護措施的鍍鋅薄板是否可行？

　　答：《建筑防煙排煙系統技術標準》GB 51250-2017 對如何滿足耐火極限要求未明確具體做法。

　　4. 《廣州》2.15：

　　排煙風管耐火極限0.5小時的問題，單純鍍鋅風管達不到要求，造價影響太大，有何經濟性做法。

　　答：按《防排煙標準》規范標準執行。

　　5. 《廣州地鐵第12號線》

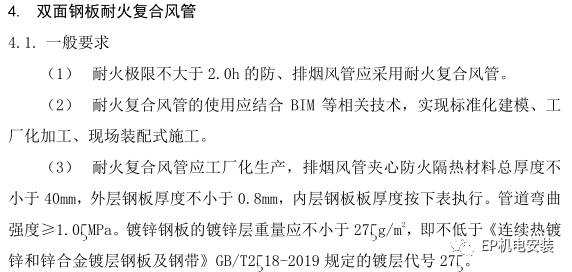

　?。?）雙面鋼板耐火復合風管

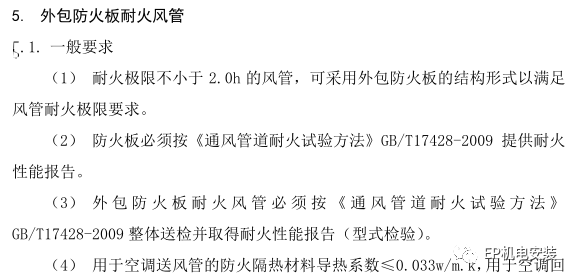

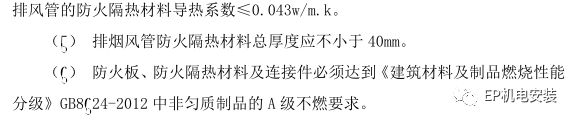

　?。?）外包防火板耐火風管

　　6. 《廣東》問題27：

　　防排煙風管采用何種材料？

　　答：防排煙風道采用鋼板制作，總體耐火時間應滿足規范要求。例如：（1）獨立管井內的防煙風管采用鋼板風管，其余地方的防煙風管采用鋼板外包防火板；（2）排煙風管采用鋼板風管外包防火板（包括車庫排煙風管），吊頂內的排煙風管采用：鋼板外包防火板+40mm 厚保溫玻璃棉（如吊頂內無可燃物可不加玻璃棉）。鋼板外包防火板可現場加工或成品。

　　7.《湖南》問題2：

　　排煙風管采用鍍鋅鋼板安裝于室內時需要滿足 1.0h 的要求，是否可采用刷防火涂料的方式？

　　處理意見：排煙風管耐火極限以檢測報告為準。

　　8. 《山東》2.0.17：

　　《建筑防排煙標準》第3.3.8條、第4.4.8條及第4.5.7條要求防排煙風管耐火極限0.5h、1.0h和1.5h等，如何執行？

　　按照《通風與空調工程施工質量驗收規范》GB 50243規定的高壓系統風管選取防煙、消防補風、排煙風管厚度；風管耐火極限參照07K103-2等其余規范、圖集中防火風管做法和要求。

　　五、總結

　　為滿足管道的耐火極限要求，目前常用的做法有以下五種：

　　第一種：金屬風管+巖棉+防火板

　　第二種：金屬風管+絕熱玻璃棉

　　第三種：金屬風管+防火玻璃棉卷材

　　第四種：金屬風管外刷防火涂料

　　第五種：金屬風管+工業一體化復合板

　　第一種可以滿足耐火極限要求，但是耐火極限檢測報告無。

　　第二種與第三種僅滿足耐火隔熱性，無耐火完整性。

　　第四種不推薦采用。

　　第五種是規范圖示推薦的做法，例如圖示15K606附錄資料中的CC-1系列彩鋼板復合風管和IMX系列模壓鎂板風管，圖示20K607中的工業一體化硅酸鈣復合板， 因為在工廠批量加工，有耐火極限檢測報告，滿足技術要求。

　　另外，需要說明的是，風管的母管管材，《煙規》僅推薦了常用的鍍鋅鋼板管材，其他材質的管材也是可以使用的，具體參考規范《通風與空調工程施工質量驗收規范》GB50243-2016。
